氮化镓起首落地的期骗是低压消费电子产物，面向工业场景的产物仍有待进一步研发优化。

跟着电力在越来越多期骗场景中迟缓替代化石动力，系统联想东谈主员亟需可适配更高输入电压、耐受严苛短路与过电压尖峰的功率开关器件与变流器。氮化镓等宽禁带半导体凭借更高的击穿场强与导热扫数，可已毕高功率密度产物，因此备受器件联想者风趣。但这类器件耐受通例失效工况的性能，当今关联考证仍不完善。

HEMT是氮化镓功率器件的中枢基础单位，器件依托氮化镓/铝镓氮异质结结构制备。两种材料斗争面的晶格应变会酿成能带结构突变，进而生成二维电子气（2DEG）。该薄层内载流子迁徙率可达1500泛泛厘米/(伏・秒)以上，而层外载流子迁徙率极低；无外加偏压时，二维电子气便可形成导电通路。

由此，基础结构的HEMT为常开型徒然型器件。硅基逻辑电路优先选用常关型增强型器件以贬抑功耗，而在功率器件领域，增强型结构更是保险安全脱手的必备要求。业内现已研发出多款可已毕增强型使命阵势的器件架构，其中汲取镁掺杂P型氮化镓栅极的决策落地收效最好：该结构抬升势垒层名义电势，零偏压要求下即可徒然栅区的二维电子气。

氮化镓/铝镓氮异质结依靠晶格应变不断二维电子气，因此精确的应更改控是氮化镓功率器件量产的关节。为在硅衬底上滋长无裂纹、低位错密度的高质料超晶格，厂商一般先外延渐变组分铝镓氮缓冲层，再淀积器件功能层。受此工艺按捺，现阶段绝大多数氮化镓功率器件汲取横向结构与水平导电沟谈；硅与碳化硅功率器件常用的纵向沟谈结构，在氮化镓器件中难以已毕。

即便制备单衬底高质料氮化镓难度较高，已毕氮化镓与其他半导体材料的异质集成挑战更大。但Intel Foundry Han Wui Then过火团队指出，诸多终局期骗适值需要这类异构集成决策。该课题组研发出基于硅基氮化镓的芯粒平台，面向低压、高密度电力电子场景。

芯粒缩小元器件布线间距，梗概贬抑导通损耗、升迁开关速度；但念念要进一步缩减阻性损耗、优化散热，芯粒厚度需收尾在50微米以内。与此同期，硅基收尾电路必须和氮化镓功率器件集成在并吞晶圆，无法单独外置CMOS裸片搭建收尾器等配套电路。

为均衡氮化镓外延质料与硅基制程工艺，该相干汲取调解工艺联想套件，将硅基PMOS薄膜调度键合至氮化镓N型MOSHEMT之上，并完成多路遴选器、反相器、环形飞舞器等全套片上电路库的流片考证。据英特尔暴露，这批器件厚度仅19微米，是当今全国最薄的氮化镓芯粒。

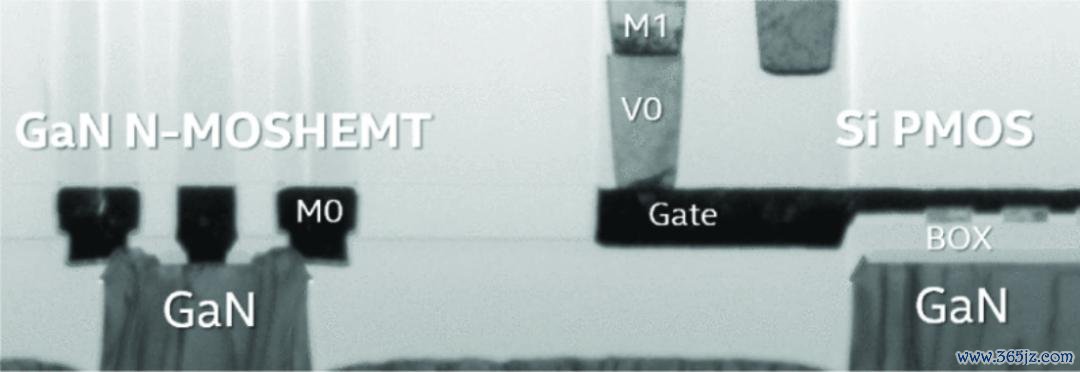

图1：透射电镜像片，单片集成硅PMOS的氮化镓N-MOSHEMT

器件隐敝与集成

升迁器件集成密度可减小导通损耗，却会加大器件间隐敝难度。尤其当器件共用源极、或依托并吞衬底背栅控时，串扰问题尤为隆起。

半桥电路是电力电子基础拓扑，由源极电位互不研究的上管、下管构成：上管导通时中间节点接电源正极，2026世界杯中国压球官网下管导通时节点接地。绝缘体上硅（SOI）等特种衬底可为单只管芯分离落寞隐敝区，但会抬升物料资本与联想难度。双向开关平庸期骗于种种变流器，若两只开关共用衬底，衬底串扰会劣化器件导通电阻；加装有源衬底调控电路不异会增多资本与联想复杂度。

香港科技大学Zheng Wu团队在并吞异质结内制备双二维电子气沟谈，以此攻克上述困难。器件汲取双层氮化铝/氮化镓堆叠结构，顶层挨次滋长铝镓氮势垒层与P型氮化镓栅极；堆叠层中间的氮化铝层形成空穴推广沟谈，阻断空穴纵向输运。自P型氮化镓栅极注入的空穴被扫入该中间层并复合澌灭，以此扼制器件串扰。

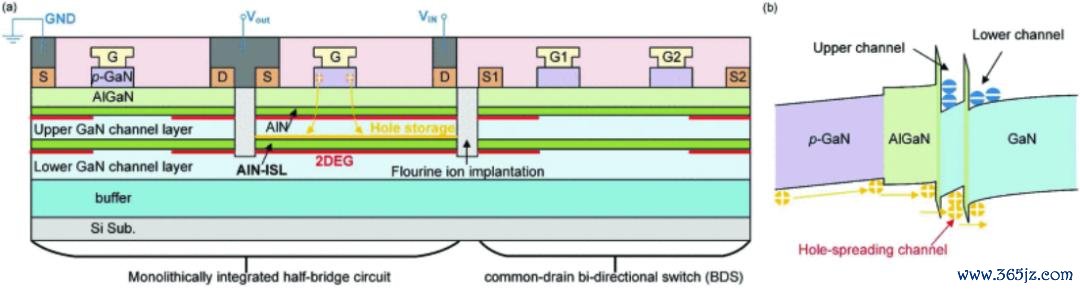

图2：双沟谈功率集成平台截面图与能带浮现图

除串扰问题外，工业级功率器件还需具备抗短路、抗过电压冲击才气。香港大学相干团队建议，背栅调控效应可缓解沟谈电流会聚气候，升迁器件抗短路才气。其研制的共衬底双向开关可耐受单次30微秒的反复短路冲击，远超行业通例10微秒的联想打算；反不雅衬底分离的羼杂架构器件，抗短路性能大幅衰减。

可靠性与界面品性

氮化镓/氮化铝界面质料不异傍边氮化镓器件笼统性能。汲取金属有机气相外延（MOVPE）制备膜层时，碳元素非刻意掺杂参加氮化镓层，会在两种材料界面形成铝镓氮组分渐变层。

旭化成T.Lee团队改用三乙基镓替代传统三甲基镓四肢镓源，扼制碳杂质掺入，使二维电子气面密度近乎翻倍、方块电阻降至原先四分之一；在氮化铝势垒层开槽刻蚀进一步优化斗争电阻，改善器件电学性能。

短路、过电压等高场工况会加快沟谈内电子形成热电子，重心毁伤器件接入区。南边科技大学Haohao Chen指出：P型氮化镓掺杂剂镁元素易扩散参加铝镓氮势垒层，形成深能级罗网。该团队汲取二氧化硅掩膜遴选性外延工艺，仅在标的区域滋长P型氮化镓，幸免底层铝镓氮层受损；制品器件击穿电压达495伏，通例HEMT仅321伏，同期器件高温长久与抗短路可靠性同步升迁。

过电压冲击易酿成氮化镓横向HEMT弗成逆击穿损毁；硅、碳化硅纵向器件可依托雪崩击穿已毕非龙套性泄流。横向氮化镓器件无PN结结构，Jingjing Yu团队合计其无法有用泄放碰撞电离生成的载流子。为此该团队减薄P型氮化镓栅极，联想穿通型栅极（PT-gate）器件，如图3所示：器件关断时徒然区自漏端向源端延展，势垒层皆备徒然后电流可穿通至二维电子气沟谈，已毕安全非龙套性击穿。

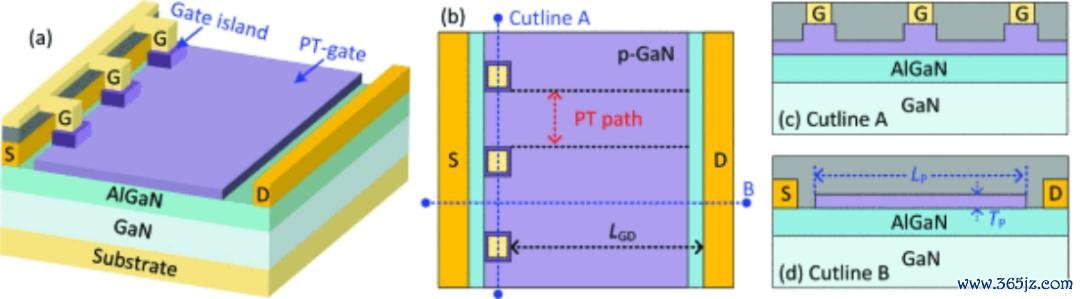

图3：新式穿通型HEMT结构联想及剖面浮现图

结语

当今氮化镓功率器件已是消费电子充电器等低压场景的主流决策。但工业领域工况应力严苛，器件必须耐受通常短路与高压瞬变冲击。种种改进器件架构与工艺蜕变决策持续落地，但氮化镓功率器件工业化完善仍有大量研发使命待鼓励。
